چگونه چرخ دنده های مخروطی مارپیچی انتقال نیرو را در ماشین آلات تقاضا بهبود می بخشند؟

چرخ دنده های اریب مارپیچاجزای انتقال دقیقی هستند که برای انتقال قدرت چرخشی بین شفت های متقاطع طراحی شده اند و در عین حال عملکرد صاف، قابل اعتماد و کارآمد را ارائه می دهند. در مقایسه با چرخ دنده‌های مخروطی مستقیم معمولی، هندسه دندانه منحنی آن‌ها اجازه درگیری تدریجی دندان را می‌دهد و به کاهش لرزش، صدای کار و بارهای ضربه‌ای کمک می‌کند. این امر آنها را به ویژه در گیربکس‌های صنعتی، سیستم‌های خودرو، تجهیزات حمل مواد، ابزارآلات، ماشین‌آلات کشاورزی و سایر کاربردهایی که ساختار فشرده و انتقال گشتاور قابل اعتماد ضروری است، ارزشمند می‌کند.

این راهنما اصول کار، مزایای کلیدی، کاربردهای رایج، ملاحظات مواد، فاکتورهای عملکرد، الزامات نگهداری و ملاحظات خرید برای چرخ دنده‌های مخروطی مارپیچی را توضیح می‌دهد. همچنین مشکلات رایج مشتری و راه های عملی برای جلوگیری از سایش زودرس، سر و صدای زیاد، گرمای بیش از حد و خرابی انتقال را برجسته می کند.

فهرست مطالب

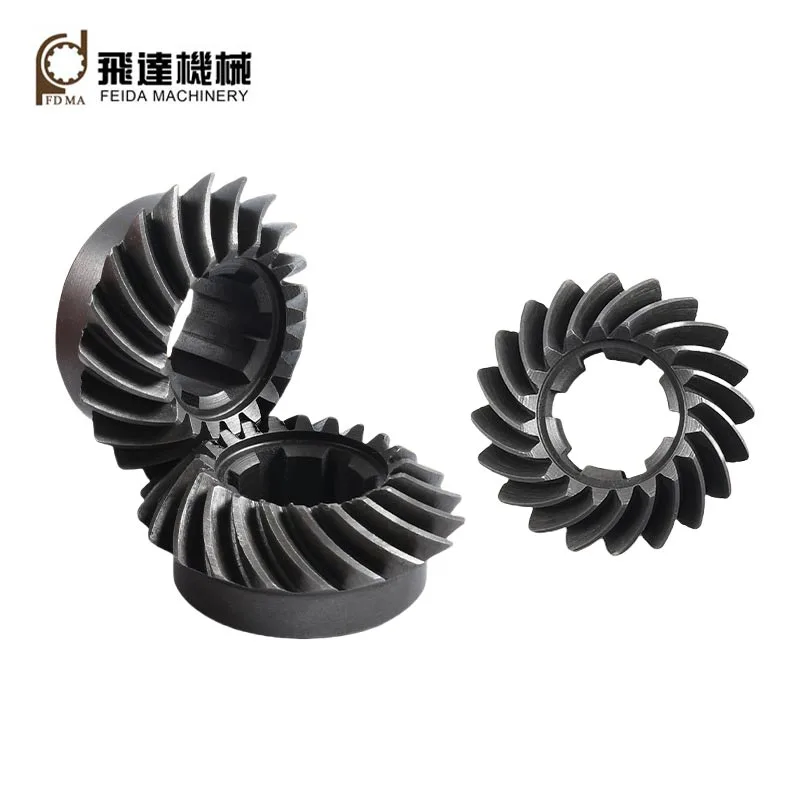

چرخ دنده های اریب مارپیچی چیست؟

چرخ‌دنده‌های مخروطی مارپیچی، چرخ‌دنده‌های مخروطی با دندانه‌های منحنی و زاویه‌دار هستند که معمولاً برای انتقال حرکت و گشتاور بین محورهایی که در یک زاویه قرار دارند، معمولاً در حدود ۹۰ درجه استفاده می‌شوند. مشخصات دندان مارپیچی آنها نسبت به چرخ دنده های مخروطی مستقیم، درگیری تدریجی تری بین دندان های جفت ایجاد می کند.

این تماس تدریجی یکی از دلایل اصلی استفاده گسترده این چرخ دنده ها در تجهیزاتی است که چرخش صاف، کاهش لرزش و انتقال گشتاور قابل اعتماد اهمیت دارد. هندسه مارپیچی به جای درگیر شدن ناگهانی کل عرض دندان، اجازه می دهد تا تماس در سراسر سطح دندان پیشرفت کند.

برای سازندگان ماشین آلات، این می تواند به عملکرد پایدارتر، بهبود راحتی اپراتور و کاهش شوک مکانیکی تبدیل شود. با این حال، برای خریداران قطعات جایگزین، انتخاب هندسه صحیح بسیار مهم است، زیرا حتی یک چرخ دنده با کیفیت بالا نیز می تواند عملکرد ضعیفی داشته باشد، اگر مشخصات دندان، ابعاد یا اجزای جفت آن ناسازگار باشد.

چرخ دنده های اریب مارپیچی چگونه کار می کنند؟

اصل کار ساده است: یک چرخ دنده مخروطی که معمولاً پینیون نامیده می شود، چرخ دنده مخروطی دیگری را به حرکت در می آورد. از آنجایی که دندان ها روی سطوح مخروطی قرار گرفته اند، حرکت چرخشی می تواند از یک شفت به شفت دیگر هدایت شود و همزمان گشتاور نیز منتقل شود.

از آنجایی که درگیری دندان پیشرونده است، چرخ دنده‌های مخروطی مارپیچی می‌توانند انتقال قدرت نرم‌تری را در سرعت‌های چرخشی بالاتر نسبت به بسیاری از جایگزین‌های دندان مستقیم ارائه دهند. تراز صحیح همچنان ضروری است. موقعیت ضعیف شفت، برگشت نادرست یا روغن کاری ناکافی می تواند این مزایا را به میزان قابل توجهی کاهش دهد.

مزایای عمده چرخ دنده های اریب مارپیچی چیست؟

این مزایا به ویژه زمانی ارزشمند هستند که ماشین آلات به طور مداوم کار کنند. کاهش لرزش و درگیری کنترل شده دندان می تواند به محافظت از یاتاقان ها، شفت ها و سایر اجزای متصل در برابر فشارهای مکانیکی غیر ضروری کمک کند.

معمولاً از چرخ دنده های اریب مارپیچی در کجا استفاده می شود؟

چرخ دنده های مخروطی مارپیچی در بسیاری از سیستم های مکانیکی که نیاز به انتقال توان زاویه ای قابل اعتماد دارند استفاده می شود. ترکیبی از درگیری صاف، ساختار فشرده و قابلیت جابجایی گشتاور، آنها را در ماشین آلات استاندارد و تخصصی مفید می کند.

چه عواملی هنگام انتخاب چرخ دنده های اریب مارپیچی اهمیت دارند؟

انتخاب یک چرخ دنده فقط بر اساس قطر خارجی یا قیمت یک اشتباه رایج در خرید است. دنده باید با سیستم انتقال کامل مطابقت داشته باشد. قبل از درخواست قیمت، سازندگان ماشین آلات و تیم های تعمیر و نگهداری باید پارامترهای عملیاتی ضروری را آماده کنند.

• نسبت دنده:رابطه مورد نیاز بین سرعت ورودی و خروجی را تأیید کنید.
• گشتاور:بارهای شوک معمولی، پیک و احتمالی را شناسایی کنید.
• سرعت چرخش:سرعت های بالاتر، نیازهای بیشتری را برای دقت، تعادل و روانکاری ایجاد می کند.
• زاویه فشار:مشخصات چرخ دنده باید با جزء جفت آن سازگار باشد.
• زاویه مارپیچی:این روی درگیری دندان، توزیع بار و ویژگی های عملیاتی تأثیر می گذارد.
• ابعاد دنده:اندازه سوراخ، قطر بیرونی، عرض صورت و ابعاد نصب باید متناسب با دستگاه باشد.
• مواد:الزامات مواد و عملیات حرارتی باید منعکس کننده بار عملیاتی و عمر مورد انتظار باشد.
• شرایط محیطی:گرد و غبار، رطوبت، دما و شرایط خورنده می‌توانند بر نیازهای مواد و عملیات سطح تأثیر بگذارند.
• واکنش متقابل:ترخیص صحیح برای عملکرد صاف و مدیریت انبساط حرارتی ضروری است.

چگونه مواد و ساخت و ساز بر عملکرد چرخ دنده تأثیر می گذارد؟

عملکرد چرخ دنده نه تنها به هندسه دندان بلکه به انتخاب مواد، دقت ماشینکاری و عملیات حرارتی نیز بستگی دارد. چرخ دنده های اریب مارپیچی صنعتی اغلب نیاز به مقاومت در برابر تنش تماس مکرر، نیروهای خمشی و بارهای نوسانی در دوره های کاری طولانی دارند.

مواد دنده معمولی شامل فولادهای آلیاژی و سایر مواد مهندسی هستند که بر اساس نیازهای بار، سرعت، محیط و هزینه انتخاب می شوند. عملیات حرارتی می تواند سختی، مقاومت در برابر سایش و عملکرد خستگی را بهبود بخشد، در حالی که ماشینکاری دقیق به دستیابی به هندسه دقیق دندان و تماس جفت مناسب کمک می کند.

کیفیت ساخت به ویژه برای کاربردهای با سرعت بالا یا بار بالا اهمیت پیدا می کند. انحرافات کوچک ابعادی می تواند بر تماس دندان، واکنش، لرزش و نویز تأثیر بگذارد. بنابراین یک تولید کننده قابل اعتماد باید بتواند ابعاد بحرانی را کنترل کند و کیفیت تولید ثابت را در سرتاسر دسته ها حفظ کند.

Jinjiang Feida Machinery Co., Ltd.بر روی اجزای انتقال ماشین‌آلات تمرکز دارد و می‌تواند از مشتریانی که به راه‌حل‌های دنده قابل اعتماد برای کاربردهای مکانیکی مختلف نیاز دارند، پشتیبانی کند. برای نیازهای سفارشی، نقشه های فنی، ابعاد، مشخصات مواد و شرایط عملیاتی باید قبل از تولید مورد بحث قرار گیرد.

چگونه تعمیر و نگهداری صحیح می تواند عمر سرویس دنده را افزایش دهد؟

حتی یک چرخ دنده که به خوبی تولید شده باشد می تواند در صورت غفلت از نصب یا نگهداری، دچار شکست زودرس شود. بسیاری از مشکلات چرخ دنده به دلیل خود طراحی دندان نیست، بلکه ناشی از آلودگی، ناهماهنگی، روانکاری ناکافی یا بارگذاری بیش از حد است.

1. از روغن کاری مناسب استفاده کنید.روانکار را با توجه به طراحی گیربکس، سرعت کارکرد، دما و توصیه های سازنده انتخاب کنید.
2. تراز را بررسی کنید.ناهماهنگی شفت می تواند بارها را روی قسمت های خاصی از دندان ها متمرکز کند و سایش را تسریع کند.
3. مانیتور عکس العمل.واکنش بیش از حد یا ناکافی می تواند باعث ایجاد صدا، تولید گرما و آسیب دندان شود.
4. سیستم را تمیز نگه دارید.ذرات خارجی می توانند به سطوح دقیق دندان آسیب برسانند و سایش ساینده را تسریع کنند.
5. سر و صدای غیر معمول را بررسی کنید.تغییر در صدا یا لرزش ممکن است نشان دهنده سایش، تماس نادرست یا مشکلات روانکاری باشد.
6. از اضافه بار جلوگیری کنید.عملیات مکرر فراتر از میزان گشتاور مورد نظر می تواند باعث خم شدن دندان یا خستگی سطح شود.
7. مانیتور دمادمای غیرعادی بالا ممکن است نشان دهنده اصطکاک بیش از حد، روغن کاری ضعیف یا سایر مشکلات انتقال باشد.

بازرسی معمول به ویژه برای تجهیزاتی که به طور مداوم یا تحت بارهای متغیر کار می کنند بسیار مهم است. تشخیص زودهنگام سایش غیرعادی معمولاً هزینه کمتری نسبت به تعویض کل گیربکس یا مقابله با خرابی غیرمنتظره تولید دارد.

چرخ دنده های مارپیچی در مقابل چرخ دنده های مخروطی مستقیم

هر دو نوع چرخ دنده برای انتقال حرکت بین محورهای متقاطع طراحی شده اند، اما هندسه دندانه آنها ویژگی های عملیاتی متفاوتی را ایجاد می کند.

انتخاب درست در نهایت به شرایط عملیاتی ماشین آلات بستگی دارد نه صرفاً انتخاب طرح پیشرفته تر. الزامات برنامه همیشه باید پیکربندی چرخ دنده را تعیین کند.

خریداران از چه اشتباهات رایجی باید اجتناب کنند؟

هنگامی که خریداران بر روی یک مشخصات واحد تمرکز کنند، خرید چرخ دنده می تواند پیچیده شود. چندین اشتباه قابل اجتناب می تواند منجر به عملکرد ضعیف یا مشکلات سازگاری شود.

یک تامین‌کننده حرفه‌ای باید مایل به بررسی الزامات فنی باشد، نه اینکه صرفاً یک محصول را بر اساس یک بعد نقل قول کند. این رویکرد به ویژه برای پروژه های OEM، جایگزینی و ماشین آلات سفارشی اهمیت دارد.

سوالات متداول در مورد چرخ دنده های اریب مارپیچی

نتیجه گیری: ساخت یک سیستم انتقال قابل اطمینان تر

چرخ دنده‌های مخروطی مارپیچی راه‌حلی مؤثر برای ماشین‌هایی ارائه می‌دهند که نیاز به تغییر جهت قدرت دورانی بین محورهای متقاطع دارند و در عین حال عملکرد صاف و قابل اعتماد را حفظ می‌کنند. هندسه دندان مارپیچی آنها می تواند به بهبود ویژگی های تماس، کاهش شوک مکانیکی و پشتیبانی از انتقال پایدار گشتاور کمک کند.

با این حال، کیفیت دنده به تنهایی عملکرد گیربکس را تعیین نمی کند. ترکیب صحیح هندسه، ابعاد، مواد، عملیات حرارتی، دقت ساخت، روانکاری و نصب ضروری است. بنابراین خریداران باید به جای انتخاب یک چرخ دنده صرفاً بر اساس اندازه یا قیمت، محیط عملیاتی کامل را ارزیابی کنند.

برای تولیدکنندگان، یکپارچه سازان تجهیزات و خریداران قطعات جایگزین، کار با یک تامین کننده با تجربه می تواند تایید مشخصات را ساده کرده و خطر مشکلات سازگاری را کاهش دهد.Jinjiang Feida Machinery Co., Ltd.می تواند با مشتریان در مورد الزامات انتقال ماشین آلات و راه حل های دنده سفارشی بر اساس نقشه های فنی، نمونه ها و مشخصات کاربردی کار کند.
