چه چیزی چرخ دنده های مخروطی مستقیم فلزی را برای انتقال نیروی صنعتی قابل اعتماد می کند؟

فهرست مطالب

1. چرخ دنده های مخروطی راست فلزی چیست؟
2. ویژگی های ساختاری کلیدی
3. ملاحظات مواد و عملیات حرارتی
4. چگونه طراحی بر عملکرد تأثیر می گذارد
5. کاربردهای صنعتی
6. آنچه خریداران باید قبل از سفارش بررسی کنند
7. تولید و کنترل کیفیت
8. مشکلات رایج و علل آنها
9. چرخ دنده های مخروطی مستقیم و چرخ دنده های اریب مارپیچی
10. چرخ دنده های مخروطی مستقیم فلزی سفارشی
11. سوالات متداول
12. نتیجه گیری

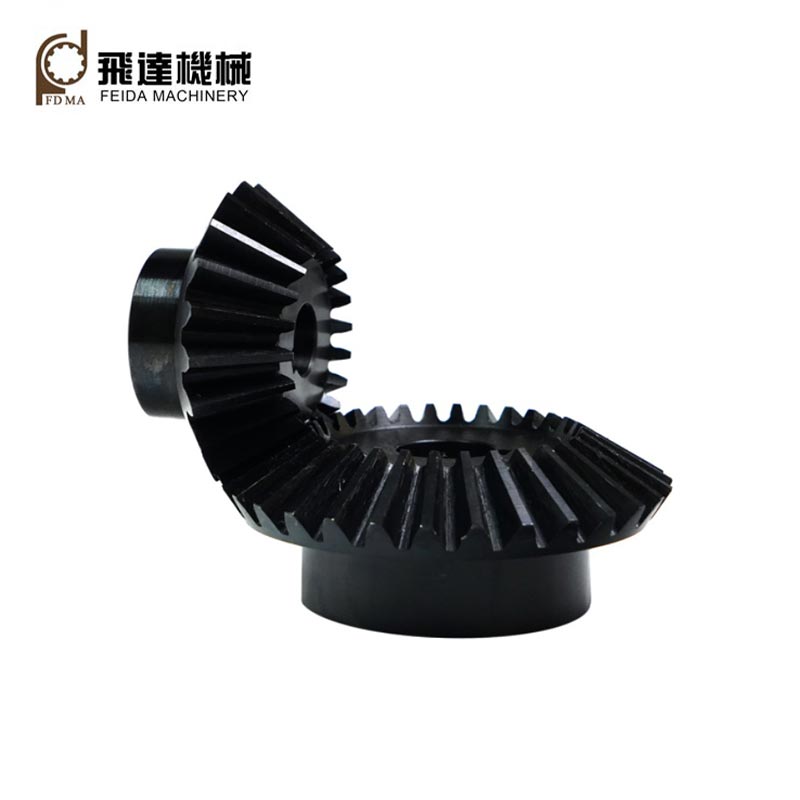

1. چرخ دنده های مخروطی راست فلزی چیست؟

چرخ‌دنده‌های مخروطی مستقیم فلزی، چرخ‌دنده‌های مخروطی با دندانه‌های مستقیمی هستند که در امتداد سطح یک مخروط گام قرار گرفته‌اند. هنگامی که یک جفت چرخ دنده مخروطی مشبک می شوند، می توانند حرکت را بین محورهای متقاطع منتقل کنند و در عین حال جهت انتقال نیرو را تغییر دهند.

در مقایسه با چرخ دنده های استوانه ای، هندسه چرخ دنده های مخروطی سه بعدی تر است زیرا ابعاد دندانه آن در عرض صورت تغییر می کند. بنابراین فرم دندان، مخروط گام، زاویه شفت، عرض صورت، عقب‌نشینی و موقعیت نصب باید به‌عنوان یک سیستم کامل در نظر گرفته شود تا ابعاد مجزا.

چرخ دنده های مخروطی مستقیم به ویژه زمانی جذاب هستند که کاربرد به درگیری صاف با سرعت بالا مرتبط با طرح های پیچیده تر دندانه های منحنی نیاز نداشته باشد. آرایش نسبتاً ساده دندان آنها همچنین می تواند برای برخی از سیستم های مکانیکی با سرعت کم تا متوسط، تجهیزات فشرده، درایوهای ماشین آلات و کاربردهای جایگزین مفید باشد.

2. ویژگی های ساختاری کلیدی

یک چرخ دنده قابل اعتماد با درک درستی از هندسه آن شروع می شود. چندین پارامتر مستقیماً بر سازگاری، ظرفیت بارگذاری و نصب تأثیر می گذارد.

3. ملاحظات مواد و عملیات حرارتی

انتخاب مواد یکی از مهمترین تصمیمات هنگام خرید چرخ دنده های فلزی است. چرخ دنده ای که در مکانیزم بسته بندی با بارهای سبک استفاده می شود نیازهای بسیار متفاوتی با دنده ای دارد که به طور مداوم تحت گشتاور بالا کار می کند.

انتخاب های مهندسی متداول شامل فولادهای کربنی، فولادهای آلیاژی، فولادهای ضد زنگ و سایر گریدهای فلزی تخصصی است. مواد مناسب به بار، محیط عملیاتی، قرار گرفتن در معرض خوردگی، سرعت، عمر مفید مورد انتظار، روش ساخت و عملیات حرارتی موجود بستگی دارد.

• فولاد کربنی:اغلب برای کاربردهای مکانیکی حساس به هزینه در نظر گرفته می شود که الزامات عملکرد متوسطی اعمال می شود.
• فولاد آلیاژی:مناسب زمانی که استحکام بالاتر، مقاومت در برابر سایش یا قابلیت عملیات حرارتی مورد نیاز است.
• فولاد ضد زنگ:در مواردی مفید است که مقاومت در برابر خوردگی ملاحظات مهمی است.
• فولاد عملیات حرارتی شده:هنگامی که به درستی مشخص شود، می تواند سطح کار سخت تری را فراهم کند و در عین حال خواص هسته مناسب را حفظ کند.

عملیات حرارتی هرگز نباید مستقل از طراحی دنده انتخاب شود. سختی، عمق محفظه در صورت امکان، خواص هسته، پایداری ابعادی و الزامات تکمیلی بعدی، همه باید با هم در نظر گرفته شوند.

4. چگونه طراحی بر عملکرد تأثیر می گذارد

عملکرد چرخ دنده با تعامل بین هندسه، مواد، دقت ساخت، نصب، روغن کاری و شرایط عملیاتی تعیین می شود. یک چرخ دنده از لحاظ تئوری مناسب همچنان می تواند عملکرد ضعیفی داشته باشد اگر اجزای جفت گیری به درستی تراز نشده باشند.

5. کاربردهای صنعتی

چرخ‌دنده‌های مخروطی مستقیم فلزی را می‌توان در سیستم‌های مکانیکی که نیاز به انتقال قدرت زاویه‌ای بدون نیاز به پیکربندی بسیار پیچیده دنده دارند، یافت.

• ماشین آلات صنعتی و مجموعه های انتقال
• تجهیزات جابجایی مواد
• ماشین آلات بسته بندی
• سیستم های انتقال
• ماشین آلات کشاورزی
• ماشین ابزار و مکانیزم های کمکی
• سیستم های مکانیکی خودرو و مرتبط با خودرو
• تجهیزات انتقال قدرت همه منظوره
• مجموعه های مکانیکی سفارشی

مناسب بودن چرخ دنده های مخروطی مستقیم به شرایط عملیاتی واقعی بستگی دارد. برنامه‌هایی که نیاز به سرعت بالا و صدای کم دارند ممکن است به پیکربندی چرخ دنده مخروطی متفاوتی نیاز داشته باشند، در حالی که سیستم‌های ساده‌تر ممکن است از هندسه ساده دندان‌های مستقیم بهره ببرند.

6. آنچه خریداران باید قبل از سفارش بررسی کنند

بسیاری از مشکلات خرید به این دلیل رخ می دهد که خریدار فقط نام محصول و قطر اصلی را ارائه می دهد. برای تعویض یا دنده سفارشی، سازنده به اطلاعات کافی برای بازتولید رابطه انتقال مورد نظر نیاز دارد.

اگر چرخ دنده اصلی در دسترس باشد، ارائه یک نقشه، نمونه، عکس با اندازه گیری، یا مشخصات کامل چرخ دنده می تواند به طور قابل توجهی خطاهای ارتباطی را کاهش دهد. برای پروژه های جایگزینی، اطلاعات مربوط به چرخ دنده جفت گیری به همان اندازه مهم است زیرا دو چرخ دنده باید به عنوان یک جفت سازگار باشند.

7. ساخت و کنترل کیفیت

کیفیت ساخت به طور مستقیم بر تماس دندان، ثبات ابعادی، رفتار در حال اجرا و عمر مفید تأثیر می گذارد. چرخ دنده های مخروطی مستقیم هندسه مخروطی دارند، بنابراین کنترل فرم دندان و ابعاد مربوطه به تجهیزات، ابزار، روش های اندازه گیری و کنترل فرآیند مناسب نیاز دارد.

یک فرآیند تولید قابل اعتماد معمولاً شامل تأیید مواد، آماده‌سازی بلنک، برش دندان، عملیات حرارتی در صورت لزوم، تکمیل، بازرسی ابعادی و تأیید کیفیت نهایی است. بسته به کاربرد، بازرسی ممکن است ابعاد دندان، خروجی، برگشت، ابعاد سوراخ، سختی، وضعیت سطح و عملکرد جفت گیری را پوشش دهد.

برای سفارشات صنعتی سفارشی، خریداران همچنین باید بپرسند که چگونه نمونه های تولیدی تایید می شوند و چگونه سازگاری ابعادی در طول تولید دسته ای حفظ می شود. تامین‌کننده‌ای که بتواند به وضوح در مورد نقشه‌ها، تلورانس‌ها، مواد و الزامات بازرسی ارتباط برقرار کند، می‌تواند به جلوگیری از دوباره کاری پرهزینه کمک کند.

8. مشکلات رایج و علل آنها

9. چرخ دنده های مخروطی مستقیم و چرخ دنده های اریب مارپیچی

چرخ دنده های مخروطی مستقیم و مارپیچی هر دو نیرو را بین محورهای متقاطع منتقل می کنند، اما هندسه دندانه آنها متفاوت است. چرخ دنده های مخروطی مستقیم از دندانه های مخروطی مستقیم استفاده می کنند، در حالی که چرخ دنده های مخروطی مارپیچی از دندانه های منحنی استفاده می کنند.

پیکربندی مناسب به سرعت، بار، نیازهای نویز، فضای نصب، قابلیت ساخت و کل نیازهای سیستم بستگی دارد. بنابراین یک چرخ دنده باید بر اساس ماشین انتخاب شود نه با مقایسه سبک های دندان به صورت مجزا.

10. چرخ دنده های مخروطی مستقیم فلزی سفارشی

چرخ دنده های استاندارد زمانی مناسب هستند که ابعاد موجود با دستگاه مطابقت داشته باشد. با این حال، بسیاری از پروژه های صنعتی به چرخ دنده های سفارشی نیاز دارند زیرا فضای نصب موجود، آرایش شفت، بار، رابط نصب یا ابعاد جایگزین استاندارد نیستند.

Jinjiang Feida Machinery Co., Ltd. را می توان برای پروژه هایی در نظر گرفت که به قطعات دنده فلزی سفارشی شده بر اساس نقشه های مهندسی، نمونه ها، الزامات ابعادی یا اطلاعات کاربردی نیاز دارند. برای خریداران B2B، مفیدترین نقطه شروع یک مشخصات فنی کامل به جای درخواست صرف قیمت برای "دنده های مخروطی مستقیم" است.

این اطلاعات به سازنده اجازه می دهد تا ارزیابی کند که آیا طراحی پیشنهادی، مواد، مسیر ماشینکاری و الزامات کیفیت با کاربرد مورد نظر سازگار است یا خیر.

11. سوالات متداول

12. نتیجه گیری

چرخ دنده های مخروطی مستقیم فلزی یک راه حل عملی برای سیستم های مکانیکی هستند که به انتقال توان زاویه ای قابل اعتماد از طریق شفت های متقاطع نیاز دارند. هندسه دندانی نسبتاً ساده آنها آنها را در طیف گسترده ای از ماشین آلات مفید می کند، به ویژه زمانی که کاربرد تأکید بیشتری بر انتقال قابل اعتماد، نصب فشرده، الزامات تولید کنترل شده و قابلیت نگهداری دارد تا عملکرد بسیار آرام و با سرعت بالا.

برای خریداران، مهمترین مرحله تطبیق مشخصات دنده با محیط عملیاتی واقعی است. تعداد دندان ها، هندسه، مواد، سختی، عرض صورت، زاویه شفت، سرعت، گشتاور، تراز، روانکاری، و تحمل های تولید همگی باید قبل از شروع تولید در نظر گرفته شوند.

چه به قطعات جایگزین، دسته های تولیدی یا قطعات انتقال سفارشی طراحی شده نیاز داشته باشید، ارتباطات فنی واضح می تواند به کاهش مشکلات سازگاری و هزینه های توسعه غیر ضروری کمک کند.Jinjiang Feida Machinery Co., Ltd.می تواند با مشتریان بر اساس نیازهای تجهیزات سفارشی بر اساس مشخصات پروژه و نیازهای برنامه کار کند.
