چه خرابی های پرهزینه پایین دستی ناشی از شکاف های نادیده گرفته شده فرآیند تولید شفت اسپلاین است؟

1. تکمیل دقیق پس از خاموش شدن، اعوجاج هندسی اسپلاین ناشی از گرما را جبران می کند

بسیاری از کارگاه‌های پیمانکاری فرعی، تمام آسیاب‌های اسپلاین را قبل از کوئنچ، بدون اتمام ثانویه پس از سخت شدن، انجام می‌دهند. توزیع مجدد تنش داخلی ناشی از خاموش کردن باعث خمش شفت، انحراف فاصله دندانه و خطاهای موازی پهلو می شود که با ماشینکاری اولیه حالت نرم قابل اصلاح نیستند. تحت گشتاور شوک متناوب معمول برای ماشین‌های کشاورزی و ساختمانی، فقط دندان‌های اسپلاین جزئی بار منتقل شده را تحمل می‌کنند و باعث ایجاد تمرکز تنش در ریشه‌های دندان و ترک‌خوردگی زودرس ناشی از خستگی می‌شوند. Feida-Machining ذخایر کمک هزینه تکمیل را کنترل می‌کند، و پس از خاموش کردن و تمپر کردن، سنگ زنی دقیق اسپلاین را انجام می‌دهد. تلورانس های هندسی حیاتی از جمله فاصله دندانه ها، موازی پهلوها و هم محوری شفت در محدوده مشخصات DIN5461 باقی می مانند، و از اشتراک بار چند دندانه یکنواخت و افزایش طول عمر قطعه تحت محیط های کاری بار ضربه ای چرخه ای اطمینان می دهند.

2. پردازش داخلی انتها به انتها سوابق کامل ردیابی مواد و فرآیند را حفظ می کند

هنگامی که برش مواد خام، ماشین‌کاری اسپلاین، عملیات حرارتی و تکمیل سطح در چندین پیمانکار فرعی خارجی تقسیم می‌شوند، تولیدکنندگان نمی‌توانند بایگانی‌های یکپارچه در سطح دسته‌ای از جمله MTC درجه فولاد، سیاهه‌های مربوط به دمای خاموش کردن و گزارش‌های بازرسی نهایی را جمع‌آوری کنند. ممیزی های بین المللی مناقصه ماشین آلات، ردیابی کامل اجزا را می طلبد. زنجیره تامین پراکنده منجر به رد صلاحیت پیش از صلاحیت می شود. فیدا کل گردش کار تولید را در داخل تأسیسات خود تکمیل می کند. هر لات شناسایی نوار خام، سوابق منحنی عملیات حرارتی و داده های بازرسی CMM را ذخیره می کند. بسته‌های کامل اسناد به زبان انگلیسی پس از ارسال در دسترس هستند و به مشتریان OEM کمک می‌کنند تا نیازهای ممیزی تامین‌کننده را بدون آزمایش مجدد شخص ثالث برآورده کنند.

3. کیفیت کنترل شده سطح کناره دندان، خطرات سایش فرسایشی و خوردگی را سرکوب می کند.

کناره های دندان اسپلاین ناهموار و نامرغوب باعث ایجاد ریزشکن می شود. لغزش نسبی کوچک بین شفت و توپی جفت شده تحت ارتعاشات مداوم ماشین آلات باعث ایجاد بقایای اکسید ساینده (خوردگی خراش) می شود. این ذرات سخت در داخل فضای مناسب به گردش در می‌آیند و به طور مداوم سطوح تماس را ساییده می‌کنند، واکنش برگشتی را بزرگ‌تر می‌کنند و صدای انتقال و در نهایت تشنج ایجاد می‌کنند. Feida پارامترهای نرخ تغذیه را برای عملیات تراش اسپلاین بهینه می‌کند و به سطوح کناری دندانی با زبری پایین دست می‌یابد. کیفیت سطح کنترل شده، نقاط ریز تماس را کاهش می دهد که باعث ایجاد آسیب عصبی می شود و عملکرد انتقال طولانی مدت را برای ماشین آلات متحرک در فضای باز در معرض گرد و غبار و لرزش تثبیت می کند.

4. بررسی فاز اولیه DFM خطرات ساختار spline را قبل از سرمایه گذاری ابزار رسمی شناسایی می کند.

بسیاری از فروشندگان قطعات سفارشی بدون ارزیابی قابلیت ساخت، به شدت از نقشه های مشتری پیروی می کنند. برخی از شعاع‌های فیله ریشه-اسپلین مشخص شده توسط نقشه، بخش‌های جدار نازک شافت یا ترکیبات غیرعادی عرض دندان، خطرات رفع ترک‌ها یا الزامات تحمل غیرقابل دستیابی را ایجاد می‌کنند. مشکلات تنها پس از سفارش ابزارهای برش و تولید قطعات نمونه پدید می آیند، که مجبور به تجدید نظر در نقشه، هزینه ابزار اضافی و لغزش برنامه پروژه می شود. تیم مهندسی مکانیک فیدا ارزیابی DFM را در مرحله RFQ انجام می‌دهد، فیله‌های تنش‌زدایی اسپلاین-ریشه، توزیع ضخامت مقطع و قابلیت تلورانس را بررسی می‌کند. حالت‌های خرابی احتمالی ناشی از تولید قبل از ساخت ابزار علامت‌گذاری می‌شوند و چرخه‌های طراحی مجدد فاز آخر پرهزینه را برای پروژه‌های توسعه محصول جدید OEM کاهش می‌دهند.

5. تطبیق درجه مواد، اهداف چقرمگی ضربه و سختی سطح را متعادل می کند.

انتخاب نامناسب درجه فولاد، نتایج عملکرد متناقضی ایجاد می کند: فولاد کربن کم آلیاژ به سختی سطح دست می یابد، اما فاقد چقرمگی هسته است و تحت بارهای ضربه ناگهانی ترک می خورد. مواد بیش از حد آلیاژ شده خطر اعوجاج بیش از حد را به همراه دارد و هزینه اجزا را بی‌رویه افزایش می‌دهد. Feida فولاد قطعه کار را با توجه به الزامات مستند شده برای گشتاور و بار ضربه ای تجهیزات انتخاب و تأیید می کند. پارامترهای Quench-tempering برای متعادل کردن مقاومت در برابر سایش کناره دندان و چقرمگی ضربه هسته محور تنظیم شده‌اند و از شکستگی شکننده ریشه دندان و ساییدگی سریع پهلو برای کاربردهای مختلف ماشین‌آلات در شرایط کاری جلوگیری می‌کنند.

6. پروتکل‌های بازرسی ابعادی خاص پروژه، سازگاری متقاطع را تضمین می‌کند

سفارشات سفارشی شفت اسپلاین دسته‌ای کوچک اغلب فقط تأیید ابعادی را دریافت می‌کنند. بدون چک لیست آیتم های بازرسی ثابت که ضخامت دندان، خطای انباشته شدن زیر و بم و اتمام را پوشش می دهد، تفاوت عملکرد قابل توجهی بین دسته های تولیدی رخ می دهد. هنگامی که در ماشین آلات تمام‌شده مونتاژ می‌شوند، ویژگی‌های ناهماهنگ spline-fit باعث نرخ‌های خرابی پراکنده می‌شود. Feida چک لیست‌های بازرسی متناسب با پروژه را برای هر سفارش سفارشی شفت اسپلاین اعمال می‌کند و اندازه‌گیری CMM را روی شاخص‌های هندسه کلیدی اسپلاین انجام می‌دهد. معیارهای پذیرش یکسان لات به لات اعمال می شوند و قابلیت تعویض برای خطوط مونتاژ تولید سریال OEM را تثبیت می کنند.

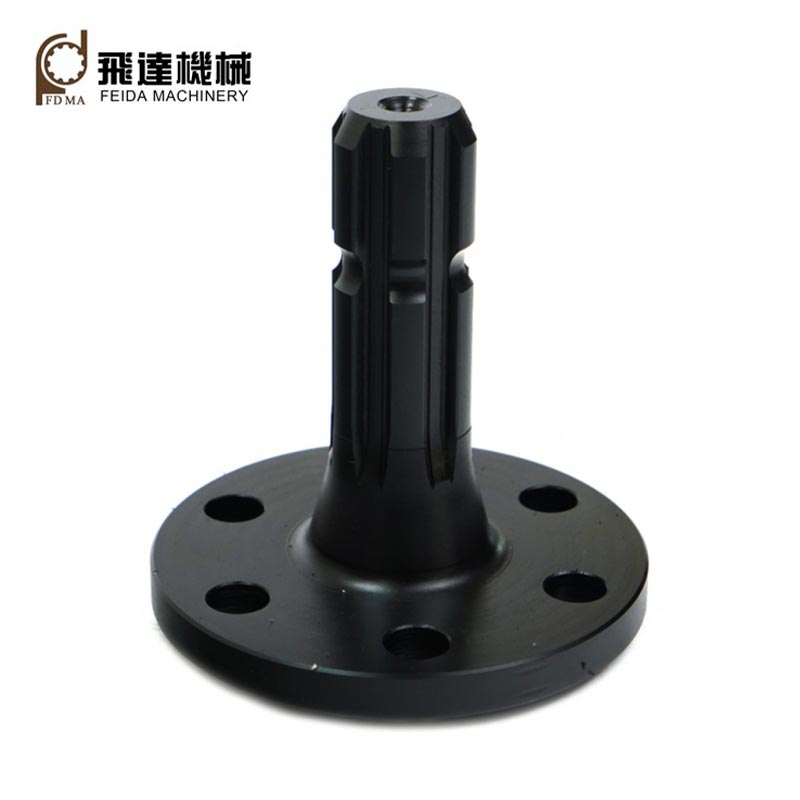

خدمات شفت اسپلاین مستطیل شکل سفارشی ماشین‌کاری فیدا تکمیل عملیات حرارتی پس از عملیات حرارتی، بررسی قابلیت ساخت DFM در مراحل اولیه و مستندات بازرسی قابل ردیابی کامل دسته‌ای را ارائه می‌کند. مطابق با استانداردهای DIN5461، شکستگی ناشی از خستگی اسپلاین، سایش فرسایش خوردگی، رد صلاحیت ممیزی و خطرات طراحی مجدد اواخر مرحله را برای خریداران جهانی OEM ماشین آلات کشاورزی، ساخت و ساز و انتقال عمومی در سراسر جهان کاهش می دهد.
