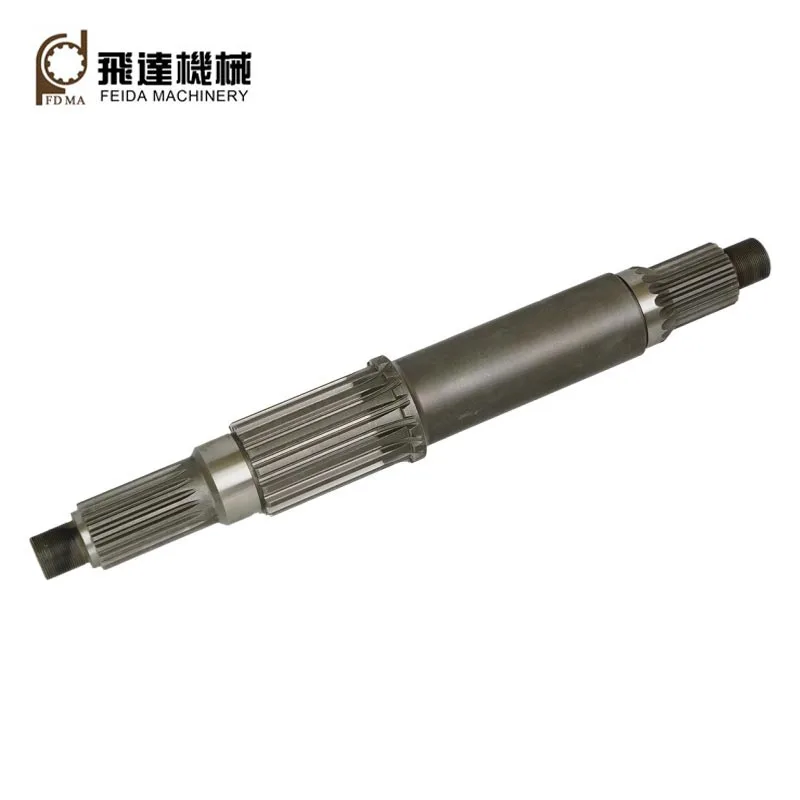

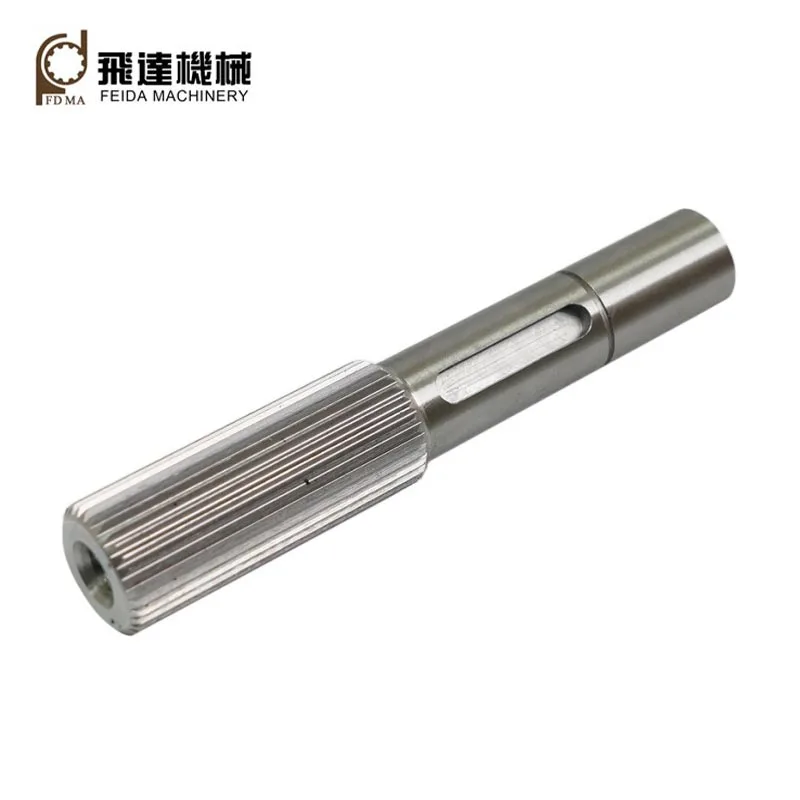

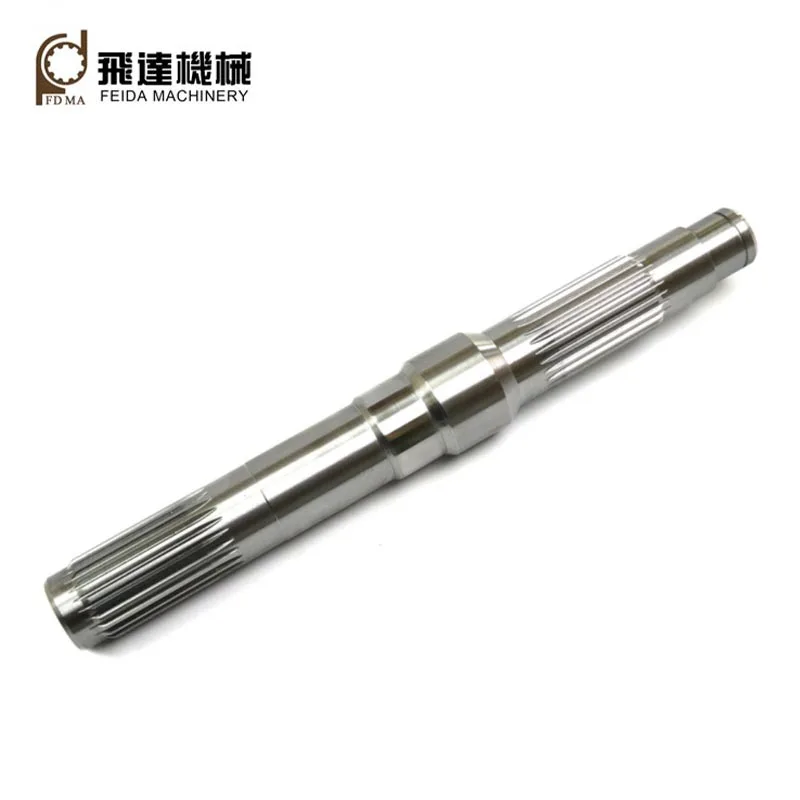

شفت های اسپلاین

شفت های اسپلاین که توسط کارخانه ماشین سازی فیدا سفارشی شده است اجزای مکانیکی هستند که دارای برجستگی یا دندانه و تابع با مش بندی با شیارهای اجزای جفت گیری، انتقال گشتاور به اجزای جفت شونده. انتقال می دهد گشتاور، آنها همچنین عملکردهایی مانند جذب ناهماهنگی، افزایش قدرت، کاهش لرزش و سر و صدا، ساده کردن مونتاژ و جداسازی قطعات، کشویی محوری و غیره

دو نوع رایج

1-مستطیل: به دلیل داشتن دندان های مستقیم با سر و ریشه مستطیلی (مسطح) دارای مزایایی هستند. طراحی ساده، هزینه ساخت کم، ماشینکاری و بازرسی آسان.
2. در پیچ: دارای منحنی های پیچ خورده (شبیه دندان های چرخ دنده)، ریشه های گرد دندان، گام یکنواخت، و در نتیجه عملکرد خود محوری، ظرفیت بار بالا، استحکام بالا و قابلیت تعویض.

پارامتر اصلی

ماژول: M0.5-5
درجه دقیق: ISO/DIN 6-10
تعداد دندان ها: هر چه تعداد دندانه ها بیشتر باشد، ظرفیت بارگذاری بیشتر است
زاویه فشار: مقادیر رایج 30، 37.5 و 45 درجه است.
زاویه فشار کوچکتر ظرفیت بار بیشتری می دهد. زوایای بزرگتر برای اتصالات کشویی بهتر است.
قطر گام: دایره مرجع نظری.

برنامه

شفت‌های اسپلاین پیچ‌خورده برای اتصالات با بارهای زیاد، نیاز به دقت مرکزی بالا و بزرگ مناسب هستند. ابعاد آنها معمولاً در طیف گسترده ای از کاربردها مانند سیستم های انتقال قدرت خودرو، فرمان مکانیزم ها، موتورهای قایق، سیستم های ملخی، وینچ ها، موتورهای هواپیما، گیربکس ها، دیفرانسیل ها، جعبه های انتقال و غیره.

پس از بیش از 30 سال توسعه، ماشین سازی فیدا اکنون دارای سه کارخانه است: یکی برای انتقال مکانیکی. قطعات، یکی برای قطعات دقیق سفارشی، و یکی برای قطعات ورق فلزی. ما قادر به تولید با کیفیت بالا هستیم. اسپلاین شفت با استفاده از تکنیک های پردازش CNC spline (به عنوان مثال، hobbing، شکل دادن، برش، سنگ زنی، و غیره) و با کیفیت بالا خام مواد (به عنوان مثال، 40 Cr، 42 CrMo، 20 CrMnTi، 6061، 7075، و غیره).

کل فرآیند ماشینکاری

مواد اولیه ← آهنگری ← تراشکاری ← فرآوری اسپلاین ← آسیاب ← عملیات حرارتی ← آسیاب ← بازرسی → بسته بندی و حمل و نقل

تجهیزات اصلی تولید

با بیش از 30 سال توسعه، ماشین سازی فیدا مجموعه کاملی از ساخت پیشرفته دارد. تجهیزات، از جمله ماشین تراش CNC، هوبر دنده CNC، شکل دهنده دنده CNC، ماشین تراش دنده CNC، دستگاه برش اسپلاین CNC، دنده CNC آسیاب، CNC مرکز ماشینکاری و غیره

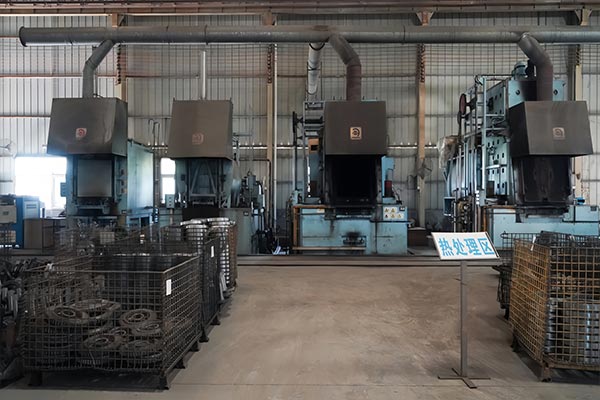

عملیات حرارتی

فرآیندهای عملیات حرارتی ما شامل کوئنچ و تمپر کردن، کربورسازی و خاموش کردن، سخت شدن با فرکانس بالا، کربناتیدینگ، نیتریدینگ، و غیره. از طریق عملیات حرارتی، خواص مکانیکی شفت‌های اسپلاین ما می‌تواند بهینه شده خیلی خوب

سوالات متداول

چگونه کیفیت قطعات دقیق را تضمین می کنید؟

فیدا گواهینامه سیستم مدیریت کیفیت ISO:2015 را گذرانده است.
ما یک سیستم کنترل کیفیت چند مرحله ای (QC) را پیاده سازی می کنیم:
بازرسی اولیه مقاله (FAI): تأیید تمام ابعاد قبل از شروع تولید انبوه.
کنترل کیفیت در فرآیند (IPQC): نمونه برداری هر 2 تا 3 ساعت در طول فرآیند ماشینکاری بررسی می شود.
100٪ بازرسی نهایی: هر قسمت قبل از بسته بندی مورد بررسی نهایی برای ابعاد و پرداخت سطح قرار می گیرد.

خدمات پس از فروش شما چگونه است؟

ما یک سیستم خدمات پس از فروش جامع ایجاد کرده ایم که پشتیبانی فنی و راه حل های به موقع را ارائه می دهد تا اطمینان حاصل شود که مشتریان در حین استفاده هیچ نگرانی ندارند.
